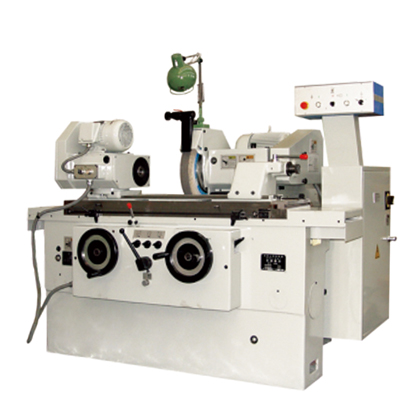

M1320E外圓磨床

機床液壓驅動采用螺杆泵，運行平穩，噪音低。

砂輪架采用套筒式整體瓦動壓軸承主軸係，回轉精度高，剛性好。

機床規格參數

規格

單位

M1320E
MB1320E

M1332E
MB1332E

M1420E
MB1420E

M1432E
MB1432E

MS1320E
MBS1320E

MS1332E
MBS1332E

×500

×750

×1000

×500

×750

×1000

×500

×750

×1000

×500

×750

×1000

×500

×750

×1000

×500

×750

×1000

中心高

mm

125

180

125

180

125

180

頂針距

mm

520

765

1050

520

765

1050

520

765

1050

520

765

1050

520

765

1050

520

765

1050

大工件回轉直徑

mm

240

350

240

350

240

350

大磨削長度

mm

500

750

1000

500

750

1000

500

750

1000

500

750

1000

500

750

1000

500

750

1000

外圓磨削範圍

mm

Φ5～Φ200

Φ5～Φ320

Φ5～Φ200

Φ5～Φ320

Φ5～Φ200

Φ5～Φ320

內圓磨削範圍

mm

-

-

Φ13～Φ80

Φ16～Φ125

-

-

內孔大磨削深度

mm

-

-

125

160

-

-

頂針間大工件重量

kg

50

砂輪

尺寸(外徑×寬×內徑)



400×(32～50)×203

大線速度

m/sec

35

50

工作台回轉角度

順時針



9°

8°

3°

9°

8°

3°

9°

8°

3°

9°

8°

3°

9°

8°

3°

9°

8°

3°

逆時針



9°

8°

7°

9°

8°

7°

9°

8°

7°

9°

8°

7°

9°

8°

7°

9°

8°

7°

主軸錐孔莫氏圓錐號

頭架



莫氏4#
莫氏4#

尾架



機床電機總功率

Kw

6

6

6.6

6.6

6

6

機床淨重

kg

2500

3000

3500

2500

3000

3500

2500

3000

3500

2500

3000

3500

2500

3000

3500

2500

3000

3500

機床毛重

kg

3100

3600

4100

3100

3600

4100

3100

3600

4100

3100

3600

4100

3100

3600

4100

3100

3600

4100

機床外包裝箱尺寸

長

mm

2800

2900

3800

2800

2900

3800

2800

2900

3800

2800

2900

3800

2800

2900

3800

2800

2900

3800

寬

mm

2200

高

mm

2200


工作精度

序號

檢驗性質

試件簡圖及切削條件

檢驗項目

M1320E
MS1320E
MB1320E
MBS1320E

M1332E
MS1332E
MB1332E
MBS1332E

M1420E
MB1420E

M1432E
MB1432E



×500

×750

×1000

×500

×700

×1000

×500

×750

×1000

×500

×750

×1000



M1

磨削頂針間
試件的精度



L=350
d=35

圓度
優於國標

0.0015

0.0015

-

0.0015

0.0015

-

0.0015

0.0015

-

0.0015

0.0015

-



L=750
d=75

-

-

0.0025

-

-

0.0025

-

-

0.0025

-

-

0.0025



L=350
d=35

縱截麵內直徑
一致性

0.005

0.005

-

0.005

0.005

-

0.005

0.005

-

0.005

0.005

-



L=750
d=75

-

-

0.008

-

-

0.008

-

-

0.008

-

-

0.008



粗糙度(μm)

Ra≤0.32



M2

卡盤上磨削
短試件的精度



L=30
d=60

圓度
優於國標

-

-

0.0025

0.0025



粗糙度(μm)

-

-

Ra≤0.32

Ra≤0.32



M3

卡盤上磨削
內孔試件的精度



L=50
d=30

圓度

-

-

0.0025

0.0025



縱截麵內直徑
一致性

-

-

0.005

 -



L=100
d=60



-

-

-

0.01



粗糙度(μm)

-

-

Ra≤0.63



M5

切入式磨削試件
外圓的精度



L=30
d=25

磨削一批零件的
直徑一致性

定程磨削0.02/20件
自動量儀0.01/20件



L=30
d=40




主要附件表

序號

名稱

代號

備注

1

平衡心軸

B-JT067

-

2

砂輪平衡架

B-JT066

-

3

三爪卡盤

JT030B

隻在萬能型機床上提供Φ130

4

內圓磨具

JT055

隻在萬能型機床上提供

5

砂輪法蘭盤

MOT.8B

-

6

冷卻水箱

22LT005A

可選配磁性分離器

7

座式砂輪修整器

JT040

-


特殊附件表

序號

名稱

代號

備注

1

閉口中心架

JT023

Φ10-Φ75

2

開口中心架

JT024

Φ5-Φ50

3

四爪卡盤

JT069

Φ160

4

自動測量儀

-

適用於半自動機床

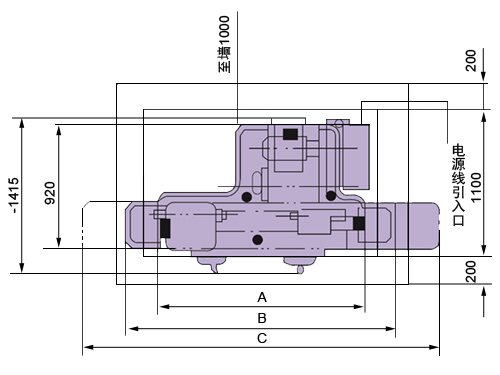

平麵布局圖


M1320E   M1332E   M1420E   M1432E   MS1320E

MS1332E MB1320E          MB1332E          MB1420E          MB1432E

MBS1320E        MBS1332E

普通外圓磨床

機床性能結構特點：

機床液壓驅動采用螺杆泵，運行平穩，噪音低。

砂輪架采用套筒式整體瓦動壓軸承主軸係，回轉精度高，剛性好。

進給導軌使用貼塑導軌，提高了慢速運行平穩性及抗振性。

機床加工精度高，整體布局合理，造型美觀，操作手柄集中、形象、操作簡便、安全。

MB 型(半自動型)可用定程或自動測量儀控製進行半自動切入磨或縱磨，用來加工小批量或成批零件。

MB 型(半自動型)各種磨削功能和加工循環中的動作順序均由工業可編程控製器(PLC)進行控製。
